Tuberías Flexibles (LPG - Flex)

Tipo de gas:

  • Gas Licuado
Ver Detalle

TUBERÍAS FLEXIBLES (LPG -Flex)

Por más de 25 años de experiencia en el estudio y diseño de tuberías no metálicas y proyectos de ingeniería en las áreas de petróleo y gas, CGH Belgium ofrece tecnologías de punta para entregar un trabajo y operatividad segura y eficiente para el transporte subterráneo de GLP con tuberías avanzadas no metálicas.

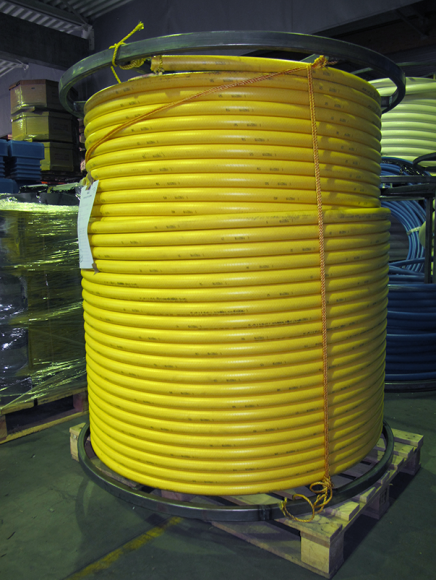

LPG – Flex es una tubería no metálica que es flexible y enrollada continuamente otorgando una gran resistencia y seguridad en el transporte de GLP, además proporciona una instalación muy rápida y de muy bajo costo.

Su composición avanzada de polímeros y trenzado de fibras aramidas aseguran una gran resistencia a la corrosión y una vida útil mucho más larga que otras tuberías.

Las tuberías LPG – Flex son instaladas en corridas continuas entre el tanque y dispensador lo cual elimina las dificultades de socavar tierra en puntos complejos.

La pared de plástico interior es 100 veces más suave que el acero y de menor diámetro, lo cual entrega el mismo resultado que las tuberías de acero y tuberías de acero corrugado flexible.

Las tuberías LPG – Flex eliminan las desventajas que tienen las tuberías de acero como la soldadura que se les aplica como también la corrosión interna y externa, la cual es una de las principales preocupaciones de las autoridades de seguridad.


Las tuberias LPG – Flex de CGH Belgium se utilizan para estaciones de servicio de gas y para aplicaciones industriales en el transporte de GLP en fase líquida o gaseosa. Su instalación es exclusivamente bajo tierra.
Cuando la conexión al depósito o a la bomba requiere que una parte de la tubería quede por encima del suelo habrá que tomar las siguientes precauciones:

  • Debe ser de una longitud lo más corta posible.
  • Debe estar protegida del sol por una funda o un tubo secundario.
  • Si se almacenan al exterior es obligatorio tapar los rollos de la tubería con una cubierta de protección.

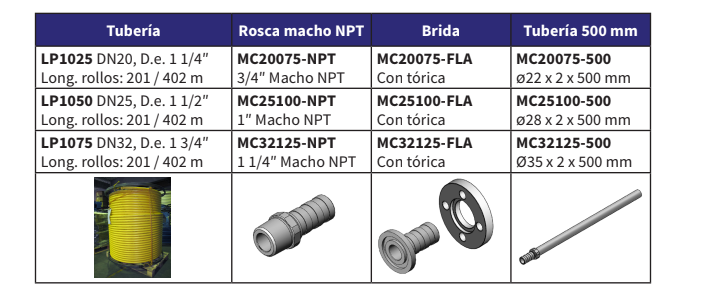

Las tuberias y los racores están disponibles en tres diámetros y tres tipos diferentes.
Los racores son para la tubería LPG – Flex y se componen de una espiga y un casquillo. Los tres tipos son machos con rosca NPT, brida (PN40) y tubería de acero de 500 mm y todos usan el mismo casquillo.

Aplicaciones

Las tuberías flexibles LPG – Flex son utilizadas para el transporte de gas licuado petróleo (GLP) propano, butano y DME en fase líquida como también en fase gaseosa.

Desde el año 2009 se han realizado una gran cantidad de instalaciones alrededor de todo el mundo, las cuales destacan:



  • Instalaciones en estaciones de servicios para proveer gas a los autos que ocupan este sistema.
  • Centros de distribución para llenados de cilindros de gas.
  • Aplicaciones industriales: Calefacción, procesos de producción, molinos de asfalto, etc.
  • Aplicaciones de calefacción y cocina en hoteles en áreas remotas.
  • Centros de formación en extinción de incendios.
Especificaciones

Detalles técnicos:

  • Cumplen con el anexo E de la norma EN16125:2106 .
  • Especificación API-15S de American Petroleum institute.
  • Cada lote fabricado de tuberias LPG-Flex está sujeto a los ensayos e inspección de Bureau Veritas conforme a la norma EN10204-3.2.
  • Las tuberias y racores siempre se instalan por personas certificadas y con formación.
  • Pruebas y ensayos de presión, temperatura, fisura y resistencia dieléctrica.
  • Forro de nylon con fibras aramidas reforzadas y con revestimiento de polipropileno.
  • Las tuberías LPG – Flex han superado con éxito diferentes procedimientos y pruebas, como pruebas de rotura, resistencia a la corrosión, resistencia a la torcedura del material, etc, incluido el test de retención de presión a temperaturas bajo los -40°C.
  • Presión máx. 35 bar (prueba 52bar).
  • No existe una fecha de caducación del producto cuando no está en uso.



Ventajas:



  • Sin problemas de corrosión.
  • Instalación en corridas continuas.
  • Menor pérdida de carga que en tubería de acero.
  • Tubo reforzado termoplástico flexible.
  • Tiene una muy baja presión comparado con las tuberías de acero.
  • ajo costo de instalación y reducción de tiempo en la instalación comparado con las tuberías de acero.
  • Es la tubería mas eficiente y segura en su operación e instalación.
